今回からは数値制御旋盤で使用するプログラムの基礎・基本について解説していきます。
X軸・Z軸の説明

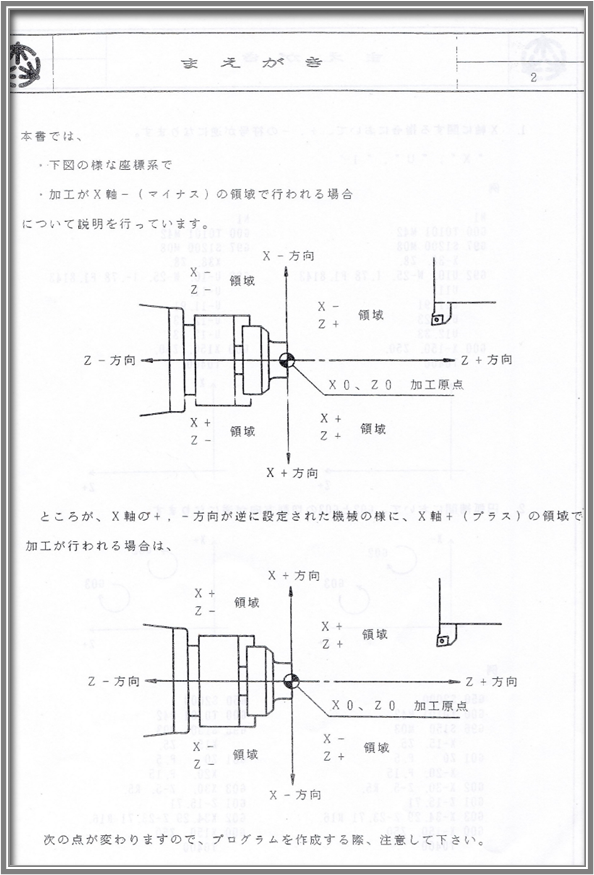

古い機械ではX軸が上に行くほどX値がマイナスになるものがありました。｛職場では現役ですが・・・(汗)｝

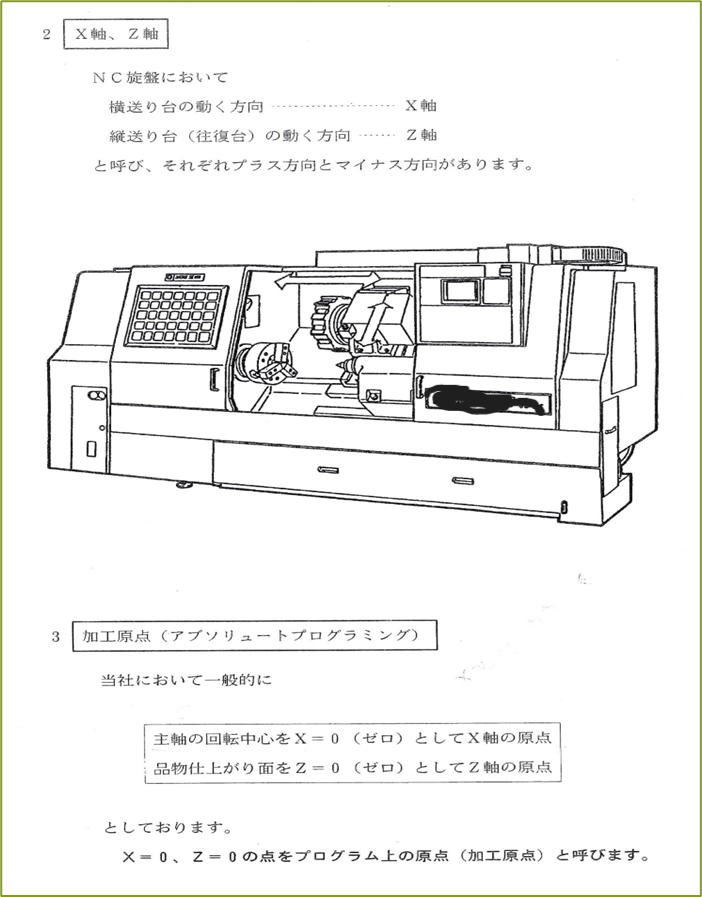

普段使用されている機械はほとんどが上に行けばX＋方向、下に行けばX－方向となります。Z軸は右に行けばZ＋方向、左に行けばZ－方向となります。
また、加工原点は一般的に主軸の回転中心をX＝０としてX軸の原点、品物の仕上がり面をZ＝０としてZ軸の原点となります。

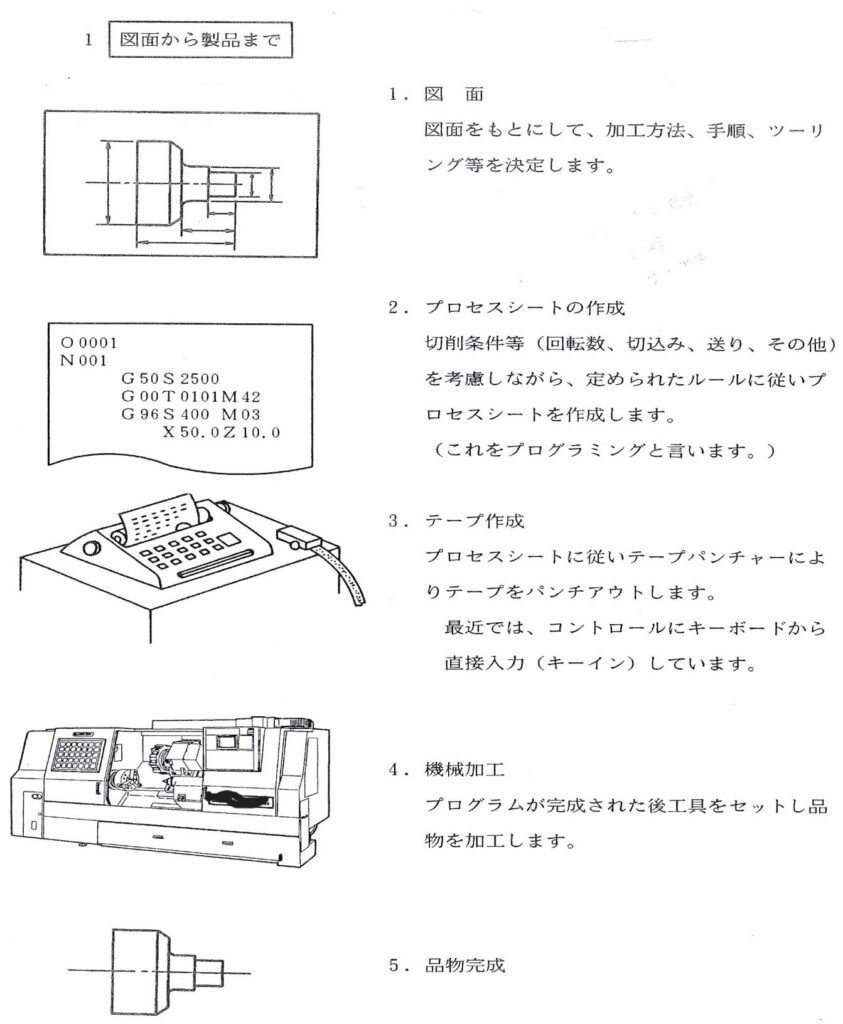

図面から製品になるまでの流れ
1.図面
図面を元に加工方法、手順、ツーリング（どの工具を使用するのか）等を決定します。
2.プロセスシートの作成
切削条件等（回転数、切込み、送り、その他）を考慮しながら、定められたルールに従いプロセスシートを作成します。これをプログラミングと言います。
普段の業務でしたらCAD・CAMで作成する所が殆どではないでしょうか。
3.テープ作成
プロセスシートに従いテープパンチャーによりテープをパンチアウトします。（私は今まで見たことも使ったこともないです 汗）
最近では、コントロールにキーボードから直接入力（キーイン）しています。技能検定では、パソコンからのプログラム入力は禁止されておりますので、直接入力を採用しています。
こちらも普段の業務でしたらCAD・CAMでプログラムを作成しパソコンやUSB等で設備に入力する事が多いと思います。
4.機械加工
プログラムが完成された後、工具をセットし品物を加工します。
技能検定では加工する前に空運転（工具を品物に当てず、工具の動きを確認する）をします。これが結構重要な作業になります。空運転を行うことでおかしな動きはないか、変な所に干渉したりしないか等を確認し、プログラムに不備がないことを確認します。確か空運転を行わず、直接加工すると大幅減点だったと思います（汗）
5.品物完成
実際に加工を行い品物が完成します。
寸法の指令方法
アブソリュート方式とは・・・

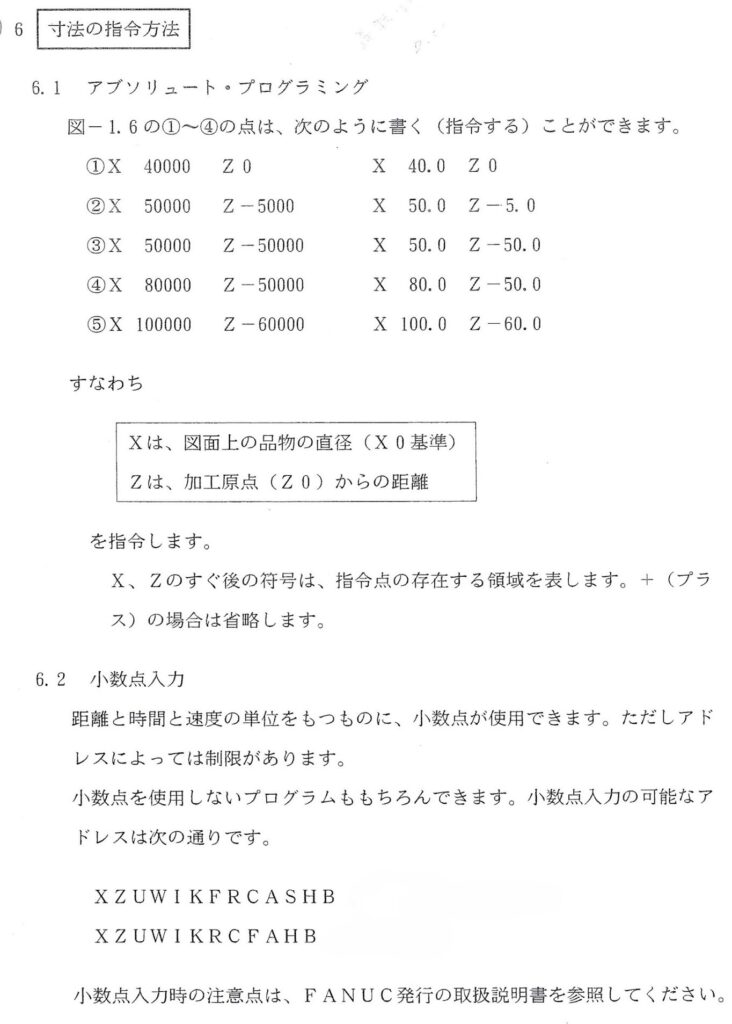

アブソリュート （絶対値指令）「設定されている空間座標における座標値を指令する」つまり、ある座標値に動きなさいという指示。X20だとX20の座標値に移動します。数値の意味は座標値となります。
インクリメンタル方式とは・・・

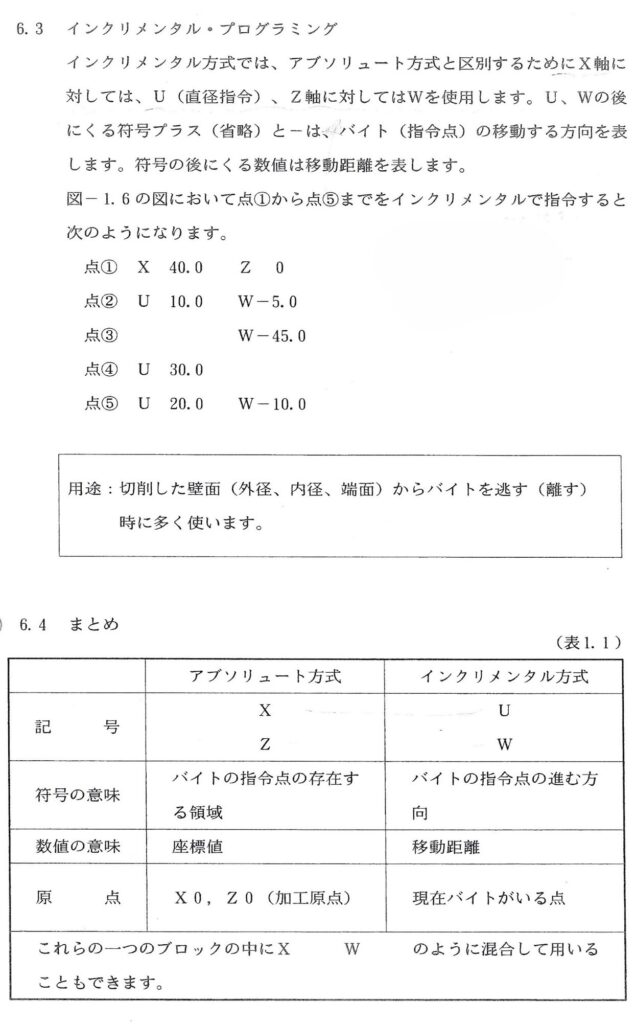

インクリメンタル （増分値指令）「現在位置から次に移動する位置までの方向と距離を指令する」つまり、これだけ動きなさいという指示。U20だと、今ある位置からX座標軸上に20移動します。数値の意味は移動距離となります。
