いつもお世話になっております。見習い生産技術です。
本日は、2級NC旋盤技能検定の合格を目指して勉強中のバイトくん（生徒）と一緒に、多くの人がつまずきやすい「実技ペーパー試験」の頻出問題について学んでいきましょう。
旋盤先生、2級NC旋盤の実技ペーパー試験にある「加工段取りのトラブル」の問題が苦手です。不具合の内容と原因、対策の組み合わせがごちゃごちゃになってしまって……。
なるほど、ここは丸暗記しようとすると難しいね。でも、「なぜその不具合が起きるのか」という加工のメカニズムをイメージできれば、自然と答えが導き出せるようになるよ。今回は5つの典型的なトラブルについて、図を思い浮かべながら一緒に整理していこう！
はじめに：加工段取り不具合問題の全体像
NC旋盤作業において、加工前の「段取り（芯出し、爪成形、工具高さ調整、センタ支持など）」は加工精度を決定づける極めて重要な工程です。 試験では、これらの段取りが不適切な場合に発生するトラブル（現象）に対して、正しい「原因」と「対策」を正しく選択する力が問われます。
それぞれのメカニズムを深く理解して、確実に得点源にしましょう！
1. 【トラブル①・②】B面に対するA面の振れが大きい
問題の現象

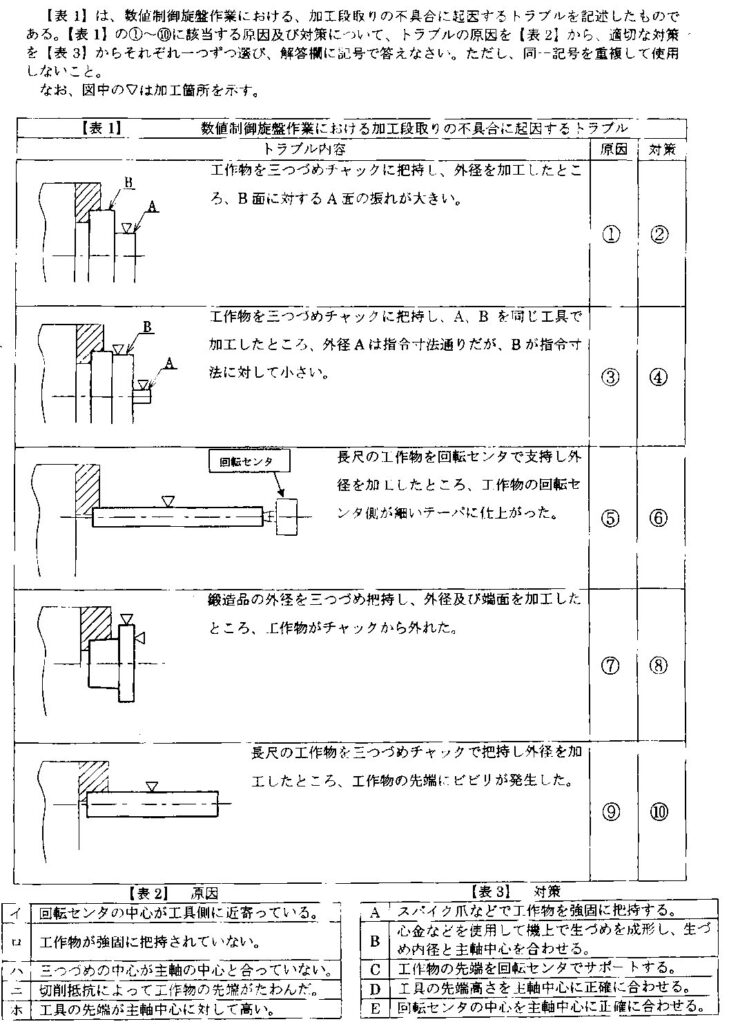

工作物を三つづめチャックに把握し、外径を加工したところ、B面に対するA面の振れが大きい。
| 項目 | 選択肢 | 内容 |
| ① 原因 | ハ | 三つづめの中心が主軸の中心と合っていない。 |
| ② 対策 | B | 心金などを使用して機上で生づめを成形し、生づめ内径と主軸中心を合わせる。 |
分かりやすい詳細解説
すでに加工されている外径（B面）を三つづめチャックで掴んで、新しい面（A面）を加工した際に、A面とB面の中心軸がズレてしまう（振れが出る）という現象です。
チャックの爪（生爪）の中心と、機械の回転中心（主軸中心）が一致していないと、ワークをチャックした時点でワークが偏芯して（ブレて）回転することになります。そのため、その状態で削ったA面は、B面に対して同軸度が狂い、振れが大きくなってしまいます。
これを防ぐには、機上で実際に心金（ダミーの丸棒）をチャックして生爪を削り直す（成形する）ことで、爪の内径の中心と主軸の中心を完全に一致させる必要があります。
2. 【トラブル③・④】B面の寸法が指令に対して小さい（細い）
問題の現象
工作物を三つづめチャックに把握し、A、Bを同じ工具で加工したところ、外径Aは指令寸法通りだが、Bが指令寸法に対して小さい。
| 項目 | 選択肢 | 内容 |
| ③ 原因 | ホ | 工具の先端が主軸中心に対して高い。 |
| ④ 対策 | D | 工具の先端高さを主軸中心に正確に合わせる。 |
分かりやすい詳細解説
同じ工具で段付き形状（外径Aと外径B）を削ったのに、一方の寸法だけが細くなってしまう不具合です。
旋盤では、工具の刃先高さ（刃高）が主軸の中心（芯高）にぴったり合っている必要があります。もし工具の先端が主軸中心より「高い（または低い）」状態にあると、外径の大きさが変わるにつれて、実際の切り込み量や刃先の当たる角度が幾何学的に変化してしまいます。
特に、細い径（B面）を加工するときほど、中心からの高さズレによる寸法への影響（誤差）が顕著に現れるため、B面だけが想定より細く削れてしまいます。
対策は、工具を取り付ける際にシム（敷金）を調整するなどして、刃先高さを主軸の中心線（センターハイト）に正確に合わせることです。
3. 【トラブル⑤・⑥】回転センタ側が細いテーパになった
問題の現象
長尺の工作物を回転センタで支持し外径を加工したところ、工作物の回転センタ側が細いテーパに仕上がった。
| 項目 | 選択肢 | 内容 |
| ⑤ 原因 | イ | 回転センタの中心が工具側に近寄っている。 |
| ⑥ 対策 | E | 回転センタの中心を主軸中心に正確に合わせる。 |
分かりやすい詳細解説
長いワークをたわまないように右側から「回転センタ」で押さえて削ったら、右側（センタ側）に行くにつれて細くなるテーパ（円すい状）になってしまった現象です。
刃物は主軸の軸線と平行に移動（Z軸移動）します。もし回転センタの芯が「工具側（手前側）」にズレていると、ワーク自体が手前に傾いてセットされていることになります。この状態で刃物を右（センタ側）に進めると、ワークが刃物に近づいていくため、右側の方が深く削られて細くなってしまいます。
対策は、心押台（テールストック）の調整ネジを使い、回転センタの中心を主軸の回転中心線と一直線になるよう正確に合わせる（芯出しを行う）ことです。
4. 【トラブル⑦・⑧】鍛造品の加工中にワークがチャックから外れた
問題の現象
鍛造品の外径を三つづめ把握し、外径及び端面を加工したところ、工作物がチャックから外れた。
| 項目 | 選択肢 | 内容 |
| ⑦ 原因 | ロ | 工作物が強固に保持されていない。 |
| ⑧ 対策 | A | スパイク爪などで工作物を強固に把握する。 |
分かりやすい詳細解説
「鍛造品（たんぞうひん）」は、表面に酸化皮膜（黒皮）や凸凹、緩やかなテーパがあり、通常の平らな生爪で掴もうとしても、面ではなく「点」や「線」でしか接触しません。そのため、加工中の強い切削抵抗（特に端面加工時の押し込み力や外径加工時の衝撃）に耐えられず、滑ってチャックから外れてしまう（飛び出す）重大なトラブルに繋がります。
原因は単純に「強固に保持されていない」ことですが、そのための具体的対策として、黒皮や凹凸にガチッと食い込んで滑りを防ぐ「スパイク爪（尖った突起のある特殊な爪）」を使用して強力にホールドする必要があります。
5. 【トラブル⑨・⑩】長尺ワークの先端にビビリが発生した
問題の現象
長尺の工作物を三つづめチャックで把握し外径を加工したところ、工作物の先端にビビリが発生した。
| 項目 | 選択肢 | 内容 |
| ⑨ 原因 | ニ | 切削抵抗によって工作物の先端がたわんだ。 |
| ⑩ 対策 | C | 工作物の先端を回転センタでサポートする。 |
分かりやすい詳細解説
細くて長いワークを、チャックだけで片持ち支持（突き出しが長い状態）して削ると、刃物が当たったときの切削抵抗（押し付ける力）によって、ワークの先端が簡単にパタパタとたわんで（振動して）しまいます。これが「ビビリ（自励振動）」の原因です。ビビリが発生すると、加工面が波打ってしまい、寸法も外見も不良品になってしまいます。
これを防ぐには、突き出しているワークの先端を右側からがっちり押さえてあげる必要があります。したがって、対策として「工作物の先端を回転センタでサポートする（心押台で押さえる）」を選択します。
試験攻略のためのショートカットまとめ
最後に、試験直前に一目で思い出せるように要点をまとめます！
- 振れ（同軸度）の問題 ➔ 「生爪の機上成形（B）」で主軸中心と合わせる！
- 径による寸法違いの問題 ➔ 「工具の先端高さ（D）」を主軸中心に合わせる！
- センタ使用時のテーパ問題 ➔ 「回転センタの芯出し（E）」で主軸中心に合わせる！
- 鍛造品の脱落問題 ➔ 黒皮・凹凸に負けない「スパイク爪（A）」で強力把握！
- 長尺物のビビリ問題 ➔ たわみを防ぐために「回転センタでサポート（C）」！
なるほど！それぞれのトラブルが起きる理由と、それを解消するためのアプローチがめちゃくちゃスッキリ繋がりました！これなら試験本番でひねられても間違えずに選べそうです。
それは良かった！この問題で問われている知識は、試験だけでなく「実際の加工現場」でも全く同じことが言える、とても実用的なプロのノウハウなんだ。実技ペーパー試験の対策を進めながら、実際の機械操作のイメージもどんどん深めていこう。一発合格を目指して、この調子で頑張ってね！
はい！現場の段取りも意識しながら、残りの過去問も繰り返し解いてみます。先生、ありがとうございました！
以上、今回は2級NC旋盤技能検定の実技ペーパー試験対策として、加工段取りの不具合と対策を詳しく解説しました。
最後までお読みいただきありがとうございました。皆さんの合格を心より応援しております！
